西門子溫控閥控制系統：西門子QAE2121.010+控制器RWD60+控制箱

 一、西門子溫度傳感器QAE2121.010

QAE21...插入式溫度傳感器用于：

       控制或限定水流溫度

       限定加回水溫度

      控制生活用水溫度

時間常數：帶保護套管：30s   無保護套管：8s

浸入套管材質：不銹鋼

連接方式：螺絲端子

尺寸（寬X高X長）：80X60X31mm

二、西門子控制器RWD60

RWD60西門子控制器RWD60用于暖通空調與制冷系統的舒適度控制?  帶 P 或 PI 響應的獨立電子通用控制器
?  工作電壓為 AC 24 V
?  控制應用可以通過應用編號進行選擇
?  可以選擇有源輸入范圍
?  輸出范圍的限值和方向可以自由分配
?  2 個通用輸入端子，用于連接 Ni 1000、Pt 1000 溫度傳感器和 DC 0…10 V 信號
?  可以將單位設定為 °C、°F、%，或者不指定單位
?  1 個 DC 0…10 V 調節信號輸出，正作用或反作用
?  可以使用控制器上的操作按鈕輸入或更改所有數據，無需其他工具
用途
RWD60 通用控制器旨在供舒適度控制設備中的暖通空調和制冷系統使用。該控制器
可以安裝于控制柜中，或者借助 ARG62.21/ARG62.22 外殼，安裝于風管內、墻壁
上和機房中。

三、西門子電動溫控閥（原裝、混裝）控制箱

  額定工作電壓交流220V.；


  額定頻率50Hz；

  尺寸： 34*25*10cm

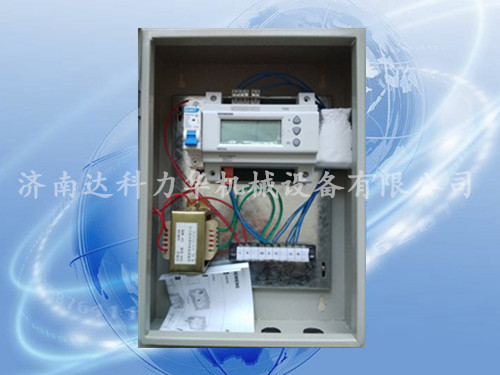

  附：正面外面圖及內部結構圖。
